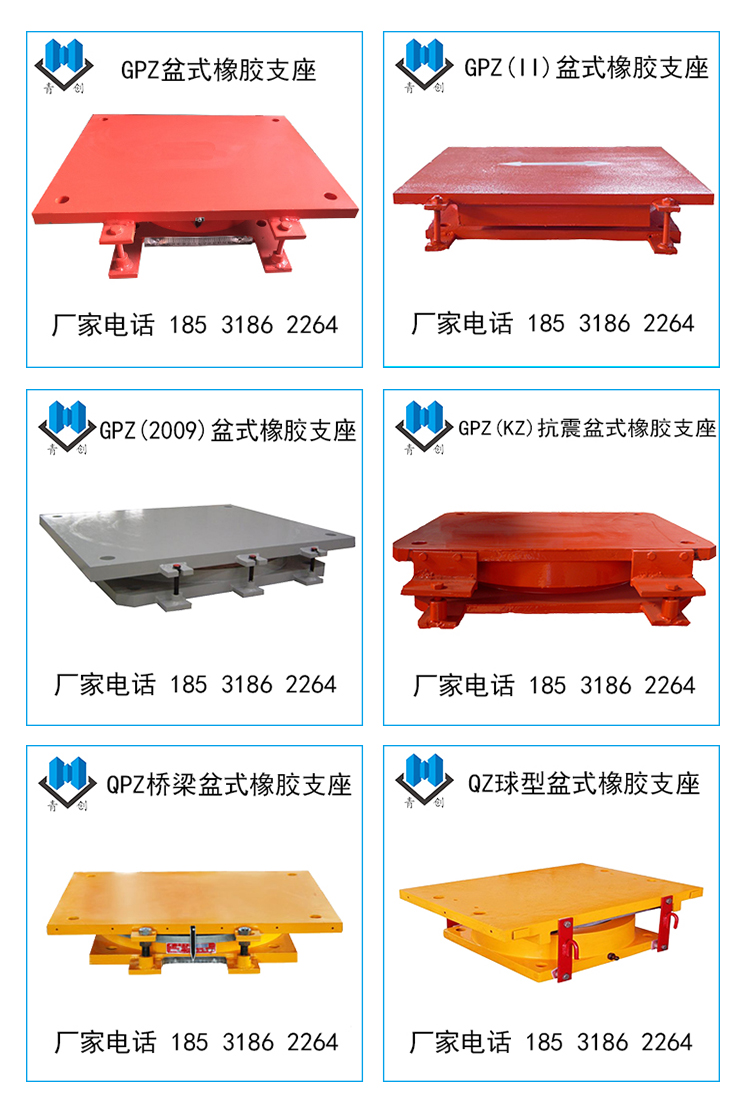

一、產品介紹
盆式橡膠支座是一種采用被半封閉的鋼制盆腔內的彈性橡膠塊,在三向受力狀態下具有流體的性質特點的橋梁支座產品,本產品可以實現橋梁上部的轉動,同時依靠中間鋼板上的F4板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移,使橡膠支座所承受的剪切不再由橡膠完全承擔,而間接作用于鋼制底盆及F4板與不銹鋼之間的滑移上。當盆式支座內的橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2,比無側向約束的抗壓彈性模量增大近20倍,因而支座承載能力大為提高,解決了板式橡膠支座承載能力的比較小的缺點,可以滿足較大的支承反力、大的水平位移及轉角要求。使用單位在只需每年對盆式橡膠支座外露表面的積水、積塵加以清潔,并逐個檢查地腳螺栓是否牢固。若支座表面防銹漆脫落,則涂刷防銹漆,涂時注意不得污染滑移表面。
二、橋梁盆式橡膠支座的安裝步驟與注意事項
1、在盆式橡膠支座設計位置處劃出中心線,同時在支座頂、底板上也標出中心線。
2、將地腳螺栓穿入底板(頂板)地腳螺栓孔并旋入底柱內,底板和底柱之間墊以直徑略大于底柱直徑的橡膠墊圈。
3、盆式橡膠支座就位對中并調整水平后,用環氧砂漿或高標號砂漿灌注地腳螺栓孔及支座底板墊層。待砂漿硬化后拆除調整支座水平用的墊塊,并用環氧砂漿填滿墊塊位置,環氧砂漿要求灌注密實。
4、當盆式橡膠支座采用焊接連接時,在支座頂、底板相應位置處預埋鋼板,支座就位后用對稱斷續方焊接。焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。焊接后要在焊接部位做放銹處理。
5、如T梁采用盆式支座,施工安裝時在梁端應采取臨時支撐措施,以防T梁側傾。待兩片T梁間橫隔板焊成整體后,方可拆卸臨時支撐。
6、活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護,防止劃傷和贓物粘附于不銹鋼滑板與聚四氟乙烯滑板表面,并注意檢查5201-2硅脂是否注滿。
7、盆式橡膠支座中心線與主梁中心線應重合或平行,單向活動支座安裝時,上、下導向塊必須保持平行,交叉角不得大于5'。
8、連續梁橋等在實行體系轉換切割臨時錨固裝置時,必須采取隔熱措施,以免損壞橡膠板和聚四氟乙烯板。
